Análisis de los gases de escape de los motores de combustión interna

por  Fernando Augeri
Vota este articulo
(201 votos)

El presente artículo explica los fundamentos básicos del análisis de gases de escape de un motor de combustión interna.

Del resultado del proceso de combustión del motor se obtienen diversos gases y productos, entre ellos los más importantes son el CO ( Monóxido de carbono ), el CO2

( Dióxido de carbono ), el O2 ( Oxigeno ) , Hidrocarburos no quemados ( HC ), Nitrógeno, agua y bajo ciertas condiciones Nox ( óxidos de Nitrógeno).

Un correcto análisis de las proporciones de los gases puede dar lugar a diagnósticos muy importantes del funcionamiento del motor.

El analizador de gases de escape analiza la química de estos gases y nos dice en que proporciones se encuentran los mismos.

Todos estos productos se obtienen a partir del aire y del combustible que ingresa al motor, el aire tiene un 80 % de Nitrógeno y un 20 % de Oxigeno (Porcentajes aproximados).



Podemos entonces escribir lo siguiente:



AIRE + COMBUSTIBLE ====== > CO + CO2 + O2 + HC + H2O + N2 + Nox ( bajo carga)

Una combustión completa , donde el combustible y el oxigeno se queman por completo solo produce CO2 ( dióxido de carbono ) y H2O ( agua).

Este proceso de una combustión completa y a fondo muy pocas veces se lleva a cabo y entonces surge el CO ( monóxido de carbono ) y consiguientemente aparece O2 ( Oxigeno) y HC ( Hidrocarburos) , tengamos en cuenta que la aparición de los mismos es porque al no completarse la combustión "siempre queda algo sin quemar."



Los valores normales que se obtienen a partir de la lectura de un analizador de gases conectado a un motor de un vehículo de Inyección Electronica son los siguientes:

CO < 2 % O2 < 2%

CO2 > 12% HC < 400 ppm.



El nitrógeno normalmente así como entra en el motor, sale del mismo y en la medida que el motor no este bajo una carga importante no forma Óxidos de Nitrógeno.



Vamos a estudiar cada uno de estos gases:



CO ( Monóxido de carbono):

El Monóxido es resultado del proceso de combustión y se forma siempre que la combustión es incompleta, es un gas toxico, incoloro e incoloro. Valores altos del CO, indican una mezcla rica o una combustión incompleta. Normalmente el valor correcto está comprendido entre 0,5 y 2 % , siendo la unidad de medida el porcentaje en volumen.



CO2 ( Dióxido de Carbono):

El dióxido de Carbono es también resultado del proceso de combustión, no es toxico a bajos niveles, es el gas de la soda, el anudrido carbónico.

El motor funciona correctamente cuando el CO2 está a su nivel más alto, este valor porcentual se ubica entre el 12 al 15 %. Es un excelente indicador de la eficiencia de la combustión.

Como regla general, lecturas bajas son indicativas de un proceso de combustión malo, que representa una mala mezcla o un encendido defectuoso.



HC ( Hidrocarburos no quemados):

Este compuesto representa los hidrocarburos que salen del motor sin quemar.

La unidad de medida es el ppm , partes por millón de partes, recordemos que el porcentaje representa partes por cien partes y el ppm , partes por millón de partes.

La conversión seria 1%=10000 ppm.

Se utiliza el ppm, porque la concentración de HC en el gas de escape es muy pequeña.

Una indicación alta de HC indica :

Mezcla rica , el CO también da un valor alto.

Mala combustión de mezcla pobre.

Escape o aceite contaminado.

El valor normal esta comprendido entre 100 y 400 ppm.



O2 (Oxigeno):

Este compuesto es el oxigeno del aire que sobro del proceso de combustión.

Un valor alto de Oxigeno puede deberse a mezcla pobre, combustiones que no se producen o un escape roto.

Un valor de 0% significa que se ha agotado todo el oxigeno, si el Co es alto es indicativo de un mezcla rica. Normalmente el Oxigeno debe ubicarse debajo del 2 %.



Nox (Óxidos de Nitrógeno):

Los óxidos de Nitrógeno se simbolizan genéricamente como Nox , siendo la "x" el coeficiente correspondiente a la cantidad de átomos de Nitrógeno, puede se 1, 2,3 etc.

Estos óxidos son perjudiciales para los seres vivos y su emisión en muchos lugares del mundo se encuentra reglamentada. Los óxidos de Nitrógeno surgen de la combinación entre sí del oxigeno y el nitrógeno del aire, y se forman a altas temperaturas y bajo presión. Este fenómeno se lleva a cabo cuando el motor se encuentra bajo carga, y con el objetivo de disminuir dicha emisión de gases, los motores incorporan el sistema EGR ( recirculación de gas de escape).

El EGR esta constituido por una válvula, de accionamiento neumático o eléctrico , que permite que partes de los gases de escape pasen a la admisión del motor, y de esta forma se encarezca la mezcla. Si bien el motor pierde potencia , la temperatura de combustión baja y ello lleva aparejado una disminución en la emisión de Nox.

Tenemos que destacar que la válvula EGR, se abre en motores naftenos sólo bajo condiciones de carga y su apertura es proporcional a la misma.

El sistema EGR disminuye las emisiones de óxidos de nitrógenos, por una baja significativa en la temperatura de la cámara de combustión, como consecuencia del ingreso del gas de escape a la misma.



Relación Lambda:

Se define a la relación Lambda como Rel. Lambda = R. Real / 14.7

Siendo R.Real la relación en peso aire- combustible real que tiene el motor en ese momento.

La relación ideal aire-combustible es de 14.7 gr. de aire y 1 gr. de nafta.

Supongamos que el motor está funcionando con una mezcla un poco rica , por ejemplo con una relación 13.8:1 , entonces la relación lambda será R. Lambda= 13.8/14.7

Vemos que este valor será 0.9.

En resumen una relación lambda menor que 1, significa que la mezcla aire combustible se está produciendo en una condición de riqueza.

Una relación lambda mayor que 1, significa que la relación aire combustible se está efectuando en una condición de pobreza.



Tengamos presente algo muy importante:

"Una relación lambda=1 , significa que el aire y el combustible han sido mezclados en la proporción exacta, lo que no implica que el motor después queme bien esos productos"

Esto puede interpretarse como que a pesar que la mezcla es correcta, el motor puede tener deficiencias y quemar mal esa mezcla.

Este concepto es importante porque nos puede indicar problemas en el motor, como una mala puesta a punto de la distribución, un encendido defectuoso, combustiones desparejas por inyectores sucios, etc.



Analizadores de Gases Infrarrojos

Funcionamiento y principios básicos:

Actualmente existen diversos tipos de sistemas para análisis de gases de escape.

Trataremos a continuación la teoría y explicación del funcionamiento de los analizadores de gases de escape infrarrojos. La energía infrarroja IR es una forma de luz. La longitud de onda de esta energía es más larga que la de la luz que nosotros podemos llegar a ver, de todas maneras el ser humano no puede ver la energía infrarroja directamente desde sus ojos. De hecho existen algunos dispositivos que pueden detectar la presencia de ondas de luz infrarroja.

Muchos gases tienen la propiedad de absorber ondas de luz específicas. Los gases principales en el campo de trabajo automotriz como lo son: monóxido de carbono, hidrocarburos, dióxido de carbono, etc. tienden a absorber las bandas estrechas de longitudes de ondas infrarrojas 5 ó 6 veces mas largas que la luz visible. La absorción del ancho de las bandas de cada uno de los componentes de un gas es relativamente estrecha. Afortunadamente hay un muy pequeño lapso de absorción de bandas en varios gases presentes en una corriente de gases.

Es posible detectar la presencia de un gas, por medición del equivalente de la luz infrarroja absorbida en una onda particular de energía infrarroja que pasa a través de las células contenidas en la mezcla de un gas. Si un gas absorbe un espectro de luz infrarroja, y este espectro es característico y específico de dicho gas, entonces la indicación de esta absorción puede ser usado como indicación de la concentración de dicho gas.

La concentración de un gas que se quiere medir puede ser expresada porcentualmente de acuerdo a la absorción de IR que pasa a través de una celda que contenga ese gas en una mezcla de gases.

El método frecuentemente usado en analizadores de gases de escape para poder medir la concentración de los gases presentes en la mezcla, consiste en hacer pasar luz infrarroja por una celda que contiene el gas, y detectar la energía absorbida por cada uno de los gases con detectores apropiados. Estos detectores consisten en un filtro óptico formando por un lente que permite solo pasar las longitudes de onda del espectro infrarrojo correspondientes al gas cuya concentración se quiere medir.

Luego de este filtro, la luz es censada por un sensor óptico electrónico ( fotodiodo o fototransistor).

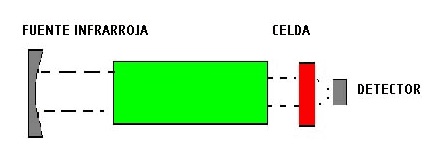

Esquemáticamente:

imagen14

Entre la celda de medición y el emisor de infrarrojo existe un disco ranurado que deja pasar la luz infrarroja en intervalos regulares (CHOPPER), en el caso el analizador de gases sea de dos gases existe un filtro para cada uno de estos gases. La celda de medición es sometida a un leve incremento de temperatura que es controlada por un dispositivo.

Los sensores ópticos, así constituidos envían señales eléctricas a circuitos electrónicos amplificadores, los cuales terminan indicando en un display los valores de cada uno de los gases que son sensados por estos dispositivos.



RESUMEN:

Motores sin catalizador

CO 1-2 %

CO2 > 13%

O2 < 2%

HC < 300ppm

Nox , depende de la condición de carga del motor.



En motores con catalizador se busca disminuir las concentraciones de monóxido de carbono, hidrocarburos y óxidos de nitrógenos.

Los catalizadores pueden tener varias vías, y se denomina vía, a la posibilidad de disminuir cada uno de los gases.

Por ejemplo un catalizador de 2 vías, disminuye las emisiones de CO y HC. Uno de 3 vías , las emisiones de CO, HC y Nox.

El sensor lambda, ubicado antes del catalizador, le asegura al mismo una concentración mínima de oxigeno a los efectos de que pueda trabajar. Tengamos presente que para cada uno de los procesos químicos que se llevan a cabo en un catalizador, siempre hace falta Oxigeno.

Cuando el motor se encuentra frío, el oxigeno resulta insuficiente, ya que la mezcla es rica, a los efectos de garantizar oxigeno aun en esas condiciones, los motores mas ecológicos incorporan la bomba de aire ( bombea aire al sistema de escape ), para que el convertidor ( o catalizador) pueda trabajar.



Analizador de gases de escape

Curso Inyección Electrónica Nivel Inicial

Ultima modificacion el Viernes, 03 de Marzo de 2017 13:34
