Uso del osciloscopio - Funciones

por  Cise Electronics
Vota este articulo
(19 votos)

Uno de los procedimientos para realizar diagnósticos acertados en las reparaciones automotrices es el buen uso del osciloscopio.

Este instrumento permite interpretar gráficamente lo que esta sucediendo con el componente, y también hace posible que logremos medidas en escala de tiempo pequeñas, tan pequeñas, como son los diferentes tipos de señales en los sistemas de control electrónico.

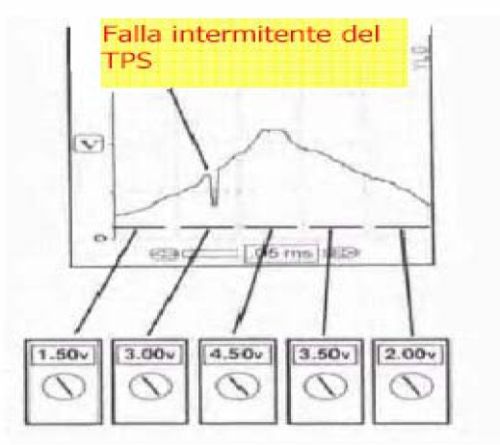

Para un ejemplo de esta diferencia con respecto a un multímetro, podríamos analizar la medición de un sensor TPS usando un multímetro y un osciloscopio.

scope10

En el caso de una falla intermitente del sensor, no seria tarea fácil encontrar el problema con el uso de un multímetro.

En este caso, analizamos lo que pasa con el uso de un Osciloscopio. Con el instrumento se puede ver exactamente que pasa con la onda conforme transcurre el tiempo.

Ahora si se puede apreciar que sucede cuando la pista del TPS se abre por un momento, lo que causa en el motor un notable fallo en el andar y un daño muy difícil de encontrar.

Mientras un multímetro mostrara una disminución en la tensión en el lugar donde el mal contacto del cursor con la pista del TPS existe, el osciloscopio mostrara un baja en la tensión medida que se manifiesta en el grafico como una caida hacia abajo.



Explicación de las funciones del osciloscopio

En el mercado se encuentran diferentes tipos de osciloscopios, pero las funciones de operación van a ser iguales en todos los modelos independientemente de las funciones adicionales que se tengan.

Lo primero es interpretar que el osciloscopio, grafica la señal, que es una grafica del voltaje medido en función del tiempo:

El tiempo, lo podemos encontrar en el eje horizontal

scope11

Y el voltaje lo podemos encontrar en el eje vertical

scope12

Ahora cada señal de acuerdo a su característica eléctrica va a necesitar que se ajuste la pantalla del osciloscopio, para poder ser visualizada correctamente.

Por ejemplo, en una onda de bajo voltaje tendríamos una apreciación completa en la pantalla, pero si ahora midiéramos una onda de un voltaje mucho mayor, no podríamos visualizar la señal en toda la imagen, lo cual imposibilita la correcta interpretación de los sistemas.

En este caso, se hace necesario modificar las características con las cuales se muestra esta señal en la pantalla del osciloscopio.

Esto se realiza en base a algo que se llama escalas, ahora tenemos que ajustar las escalas de acuerdo a la señal que se esta midiendo.



Voltios por división

En el caso de querer ajustar la escala en voltaje se debe hacer uso de los voltios por división, en el ejemplo de la grafica inferior, vemos que la escala esta justada de tal forma que toda la señal queda contenida en la pantalla.

scope13

En este caso la escala esta calibrada de tal manera que cada división vertical, lado izquierdo de la grafica, vale 2 voltios. Así se podría ver que la amplitud pico a pico de la señal es de 12 voltios aproximadamente.

Para ajustar estos canales en el osciloscopio, es necesario operar las teclas correspondientes a voltaje que siempre son las teclas verticales como son mostradas en la grafica inferior.

scope14

En caso de no operar correctamente el ajuste de esta escala, tendríamos una señal que no se podría visualizar correctamente, en el ejemplo inferior, se muestra como se visualiza esta señal, si la escala de voltios por división se selecciona muy pequeña.

scope18

Tiempo por división

Para visualizar el número de ondas que se quieren tener en la pantalla, o la rapidez con la cual se quiere apreciar la señal, se utiliza la escala de Tiempo por división.

En esta escala se ajusta el eje horizontal, para este ajuste se trabaja en el osciloscopio sobre las teclas que están en la disposición horizontal

scope19

En la pantalla la escala de tiempo por división, será visualizada, como se presenta en la grafica inferior

scope15

Disparador de la onda trigger

Una vez que se tenga correctamente seleccionada las escalas, se debe trabajar sobre el nivel de disparo de la señal o trigger.

Este disparo representa desde que punto se quiere comenzar a interpretar la señal de izquierda a derecha, una mala selección del trigger, dispone una onda inestable en la pantalla del equipo, lo cual dificulta el análisis de la onda.

En la grafica inferior se muestra las dos condiciones de selección del trigger

scope16

En esta selección se tiene un trigger de forma descendente, es decir que se desea que la onda se comienza a ver en la parte superior, pero en la forma descendente, o sea que se comienza a ver la onda cuando se encuentra bajando.

En la siguiente grafica se selecciona el trigger en la disposición ascendente, con esta seleccion la onda se vera desde abajo hasta arriba.

scope17

Independientemente, si la señal se acopla con trigger ascendente, o descendente, la altura en la pantalla del disparador, se puede seleccionar a la disposición requerida en ese momento.

scope20
